Représentation des forces dans les ponts

1°) Mise en évidence de la déformation du tablier

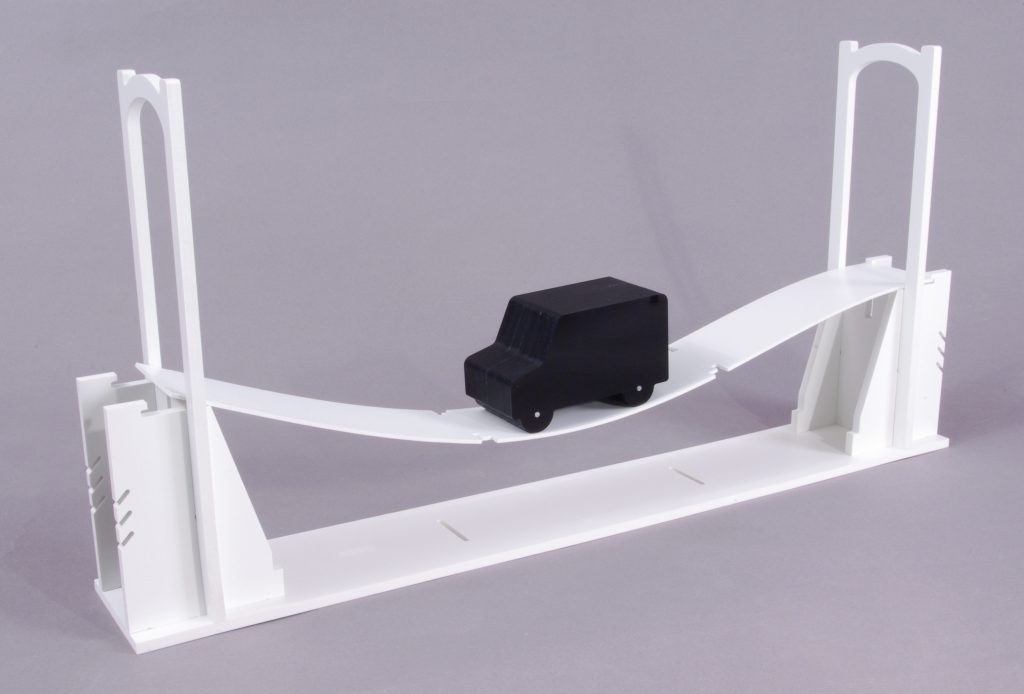

Placer le tablier du pont sur ces supports, ensuite le camion au centre, que se passe-t-il ?

Mesurer la déformation du tablier.

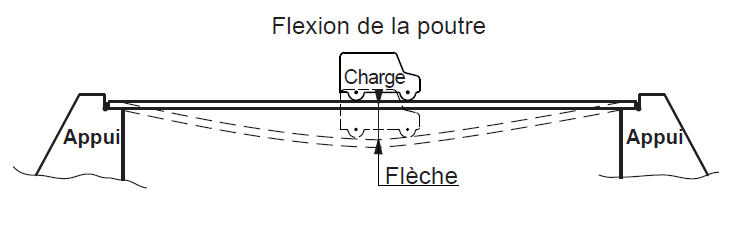

La distance entre le tablier au repos et le tablier sous l’action de la charge s’appelle la flèche.

Pour essayer de résoudre ce problème, les ingénieurs ont renforcé les ponts, voici quelques exemples ci-dessous.

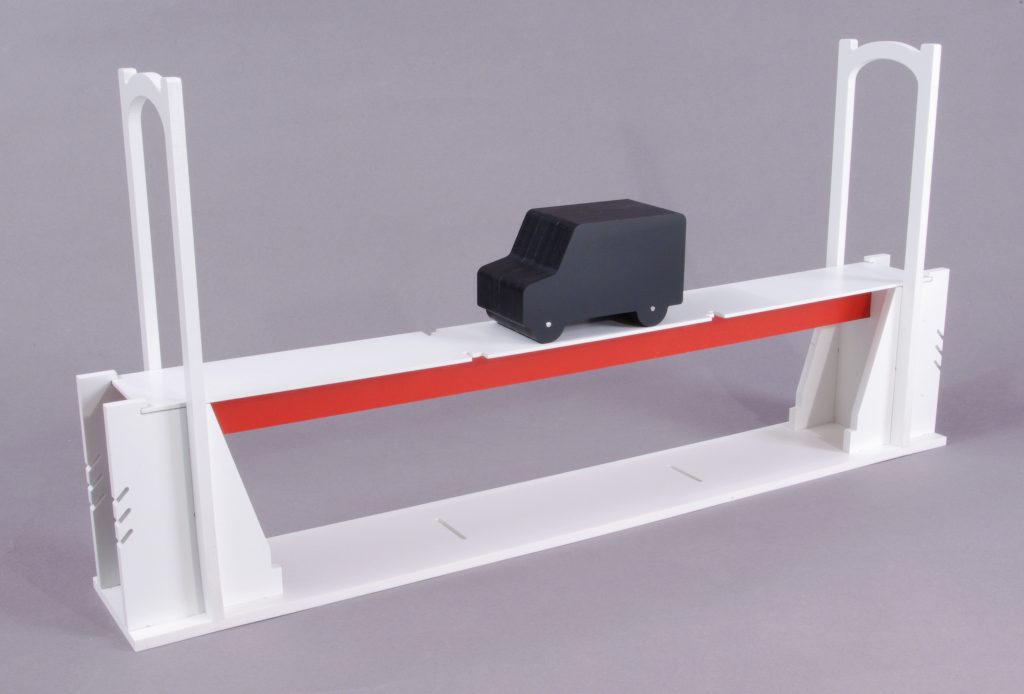

2°) Montage du pont à poutre

Montez le pont à poutre, complétez votre cahier en réalisant un schéma ou croquis faisant apparaître les forces en action.

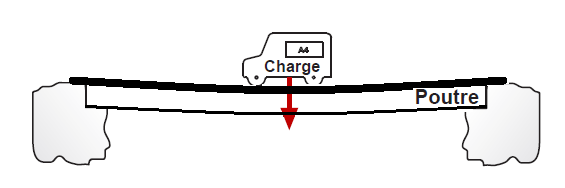

Exemple de schéma que vous pouvez réaliser

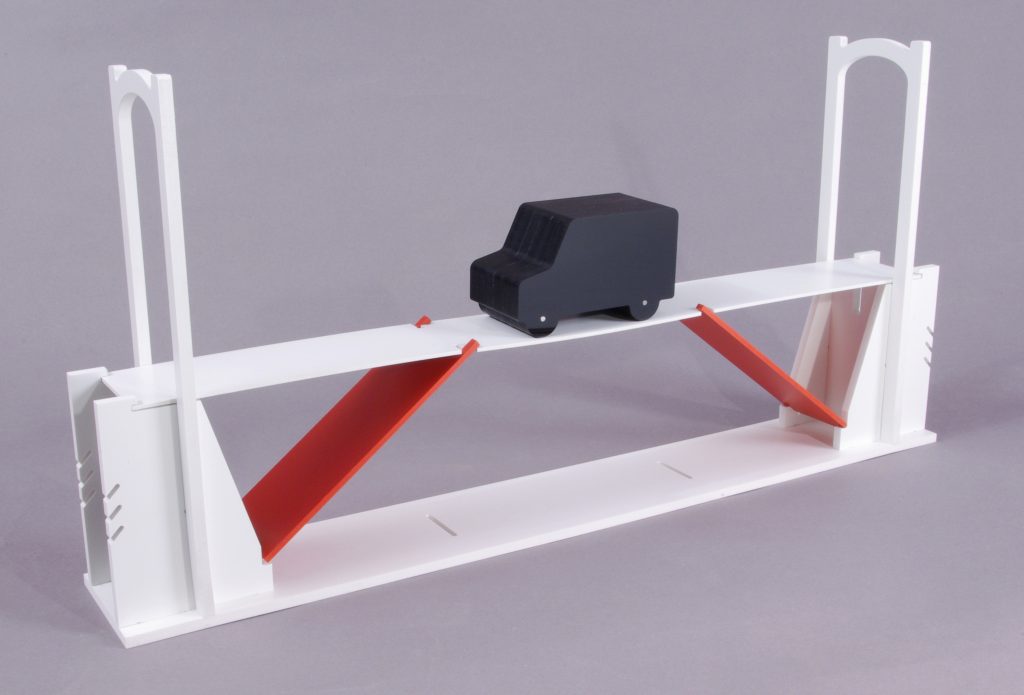

3° Montage du pont à béquilles

Montez le pont à béquilles, complétez votre cahier en mettant le nom du pont et en réalisant un schéma ou croquis faisant apparaître les forces en action.

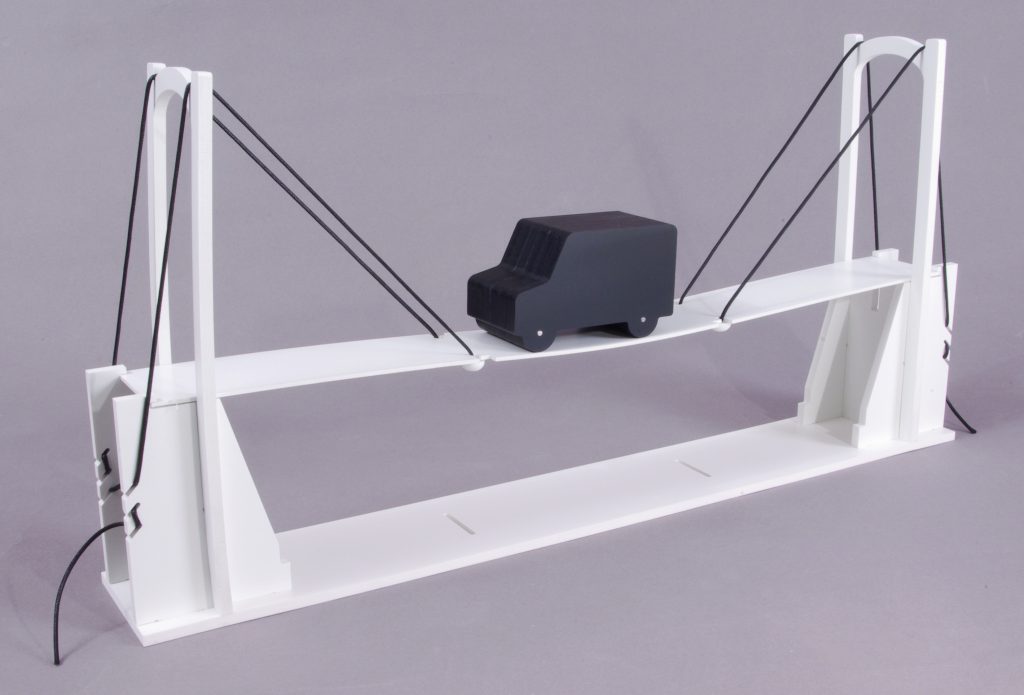

4°) Montage du pont avec câbles

La maquette simule à la fois les ponts suspendus et à haubans.

Montez le pont avec les câbles, complétez votre cahier en mettant le nom du pont et en réalisant un schéma ou croquis faisant apparaître les forces en action.

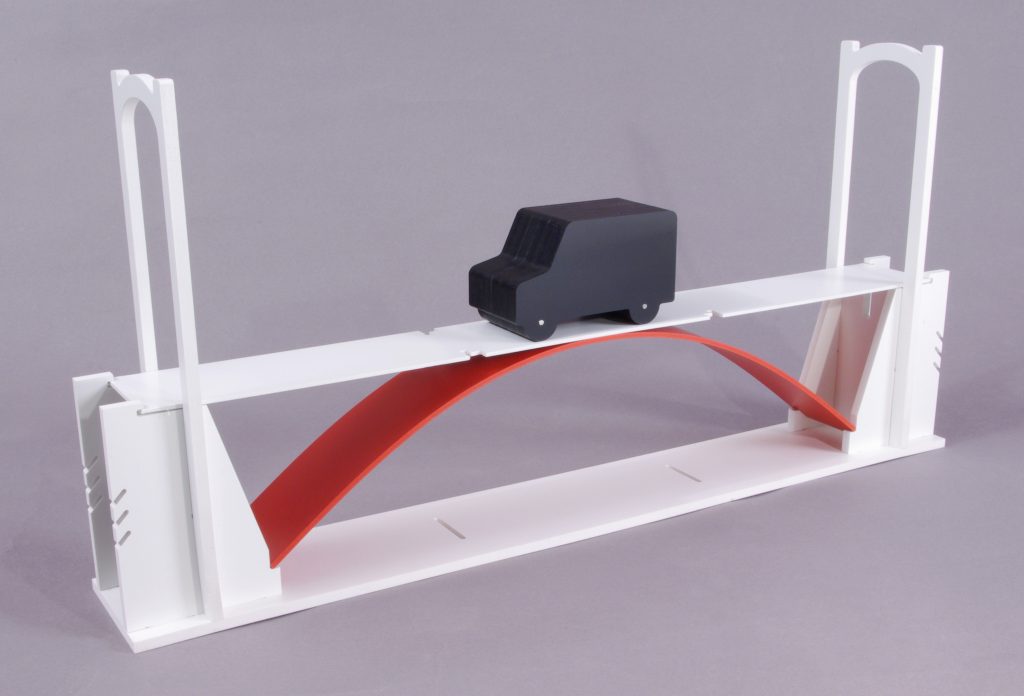

5°) Montage du pont à arche

Montez le pont à arche, complétez votre cahier en mettant le nom du pont et en réalisant un schéma ou croquis faisant apparaître les forces en action.
