L’interface

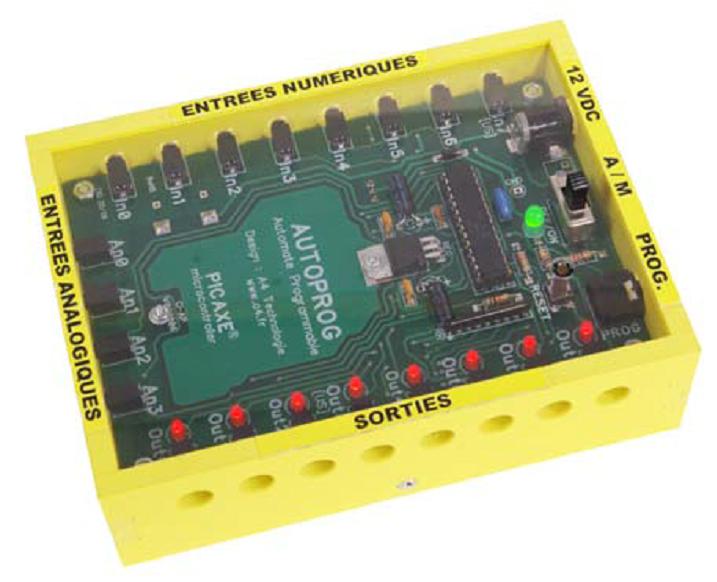

L’interface ressemble à la photo ci-contre.

Sur 12 VDC on branchera le transformateur, celui ci fournit l’énergie à l’interface.

Le bouton A/M permet d’allumer et d’éteindre.

Sur Prog on branchera le câble de programmation qui est relié à l’ordinateur.

Sur entrées numériques, on branchera des capteurs simples, qui peuvent prendre l’état 0 ou 1.

Sur sorties, on branchera des actionneurs

Sur entrées analogiques, on branchera des capteurs qui peuvent donner de nombreuses valeurs. Par exemple un capteur de Température.

Le logiciel

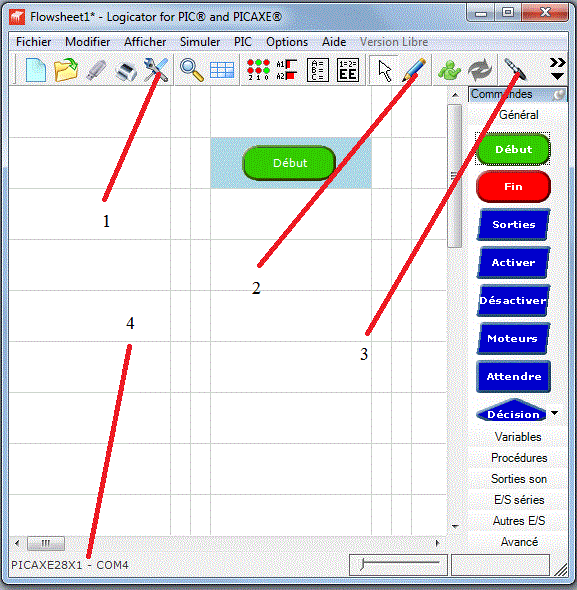

Il se nomme Logicator.

Le 1 permet de choisir le type de Picaxe utilisé. Normalement cela est déjà choisit, il suffit de vérifier que l’on a comme le 4 (Picaxe28X1).

Le 2 permet de dessiner les graphes

Le 3 permet d’envoyer le programme de l’ordinateur dans l’interface.

Ensuite l’interface devient autonome. On pourrait très bien débrancher le câble de l’ordinateur.

Le paramétrage d’une sortie

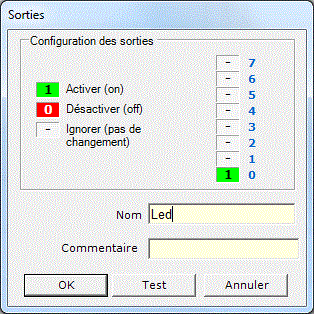

Il faut faire un double clic sur la sortie désirée, on voit apparaitre la fenêtre ci-contre.

Si notre Led est branchée sur la sortie 0 (Out 0), il faut indiquer à l’interface dans quel état on veut la mettre.

0 c’est éteint et 1 c’est allumé.

Le nom ne sert qu’au repérage sur le graphe, cela n’a aucune incidence sur le fonctionnement. Ici on a écrit Led.
