Les systèmes automatisés

1°) Constitution d’un système automatisé

Un système automatisé est constitué d’une partie commande et d’une partie opérative. Un opérateur peut donner des consignes à la partie commande.

. 1 l’opérateur donne une consigne
· 2 la partie commande donne un ordre à la partie opérative
· 3 la partie opérative renvoie un compte rendu
· 4 la partie commande donne des informations sur la réalisation des opérations

2°) La partie commande

Elle est le plus souvent constituée d’un ordinateur, c’est le cerveau du système automatisé. Suivant les consignes programmées par l’opérateur et les comptes rendus donnés par la partie opérative, la partie commande réagit et renvoie les ordres adaptés à la partie opérative.

3°) La partie opérative

Elle comporte :
· Des capteurs qui détectent des phénomènes physiques (température, humidité, présence, contact etc…). Ils transmettent ces informations à la partie commande.
· Des actionneurs qui engendrent des phénomènes physiques, comme les mouvements (rotation, translation), de la chaleur, de la lumière, des sons etc…

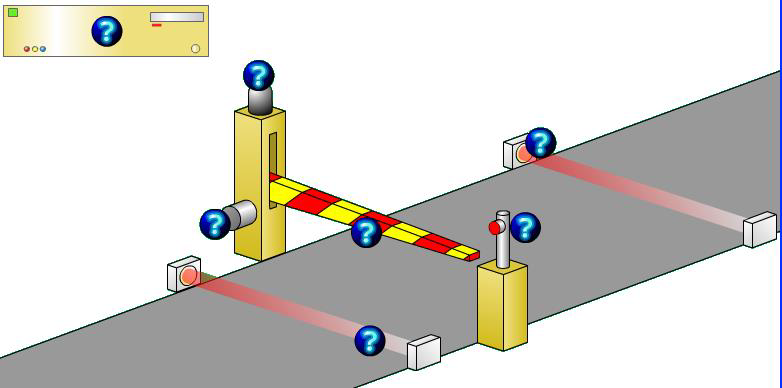

4°) Exemple : Barrière de parking

Sur le schéma ci-dessus présent sur ton cahier, fais une flèche et tu indiqueras à l’aide du logiciel le nom de chaque élément.

A l’aide du logiciel, complètes la feuille numéro 2.

En bas de la première ou deuxième feuille, met la définition d’un effecteur.
