TP N°2

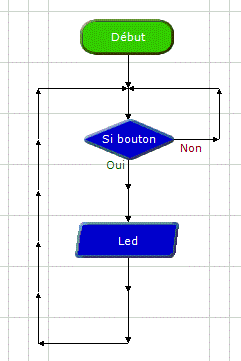

1°) Vous allez recopier le graphe ci-contre.
Le bloc Led est un bloc Sortie paramétré.
Le bloc Si bouton est un bloc Décision.
Il faudra bien sur paramétrer les blocs avec les bonnes informations.
2°) Branchement
La Led est un actionneur donc branché sur sortie
Le bouton est un capteur donc branché sur une entrée numérique
3°) But recherché
Si l’on appuie sur le bouton la led s’allume.
Que se passe t’il si l’on relâche le bouton ?
Vous devez modifier le programme pour que lorsque le bouton est relâché la Led s’éteigne.
Vous recopierez le programme obtenu sur votre cahier en indiquant le titre TP N°2.
Sujet : (à recopier) Si l’on appuie sur le bouton la Led s’allume, si l’on relâche elle s’éteind.
Programme à recopier avec le traceur de formes.
